サンドイッチ成形とは?

サンドイッチ成形専用の成形機により、異材質を同時に射出することで、スキン層/コア層の構造体を造ることができる成形技術です。

  1. 01. A材(スキン層側)を射出
  2. 02. B材(コア層側)を射出
  3. 03. 再度A材を射出(ゲート部のB材を封入)
  4. 04. 取出し



①A材(スキン層側)を射出開始

②B材(コア層側)を射出開始

③再度A材側に切り替えでゲート部を封入させる

④取出し

①A材を射出 …

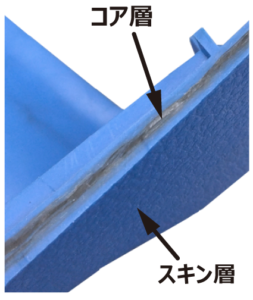

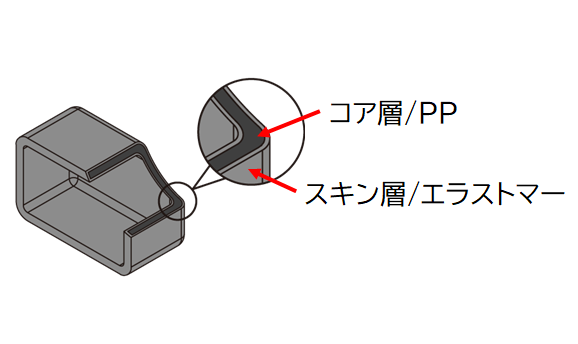

上記の成形プロセスより、右図のようなスキン層/コア層の構造体をもった成形品が得られます。

特長

  • 従来の単色射出成形用の金型1つにて成形できる
  • 1回の型締め動作内にて異材質多層成形ができる
  • 多色多層化による機能性UP
    ◎機能性樹脂をスキン層に用いた表面改質効果
    ◎肉厚製品のヒケ防止効果
  • リサイクル材料の有効利用による低コスト化

使用例

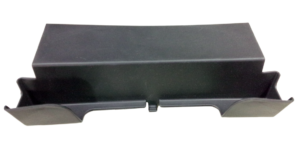

マッサージ機 操作器トレー

材質:スキン層 PP、コア層 TPE
